האנטומיה ההנדסית של מערך האוורור: החלקים המרכיבים את מאוורר החלון האופייני בלולים

פירוק לגורמים של מאוורר קיר ללול: תפקיד הרכיבים, חשיבותם האווירודינמית וניהול חלקי חילוף

מבוא

בענף הלול המודרני, שבו אלפי עופות גדלים בצפיפות גבוהה בתוך מבנים סגורים ומבוקרי אקלים, מערך האוורור הוא מערכת מצילת חיים במלוא מובן המילה. במהלך חודשי הקיץ הלוהטים בישראל, תרנגולות פטם ומטילות תלויות לחלוטין באפקט צינון הרוח (Wind Chill Effect) שמייצרים המאווררים כדי לפנות את חום גופן המטבולי החוצה ולמנוע קריסת מערכות כתוצאה מעקת חום (Heat Stress).

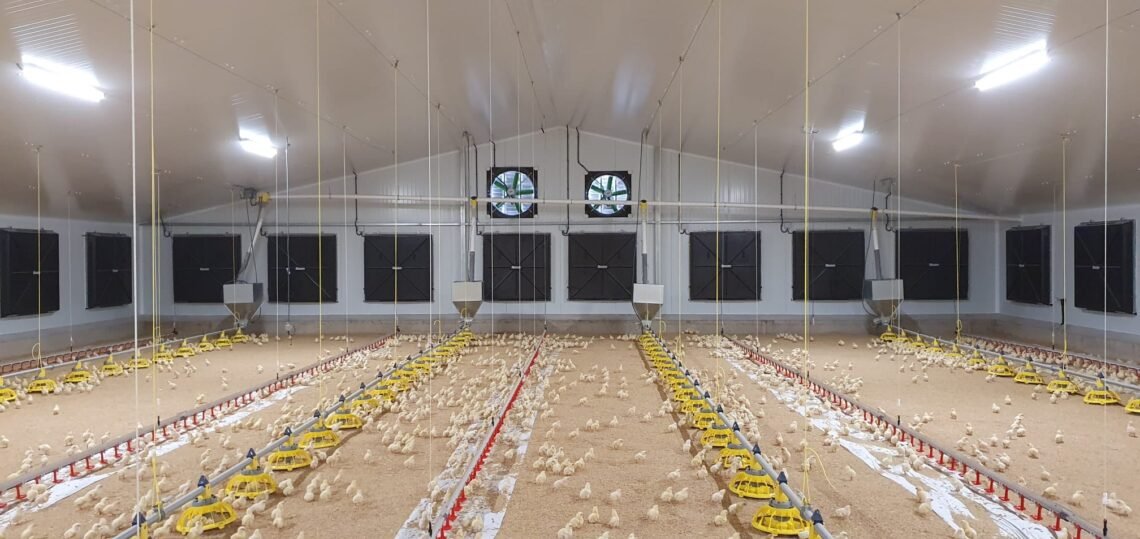

כאשר מביטים על לול מודרני מבחוץ, אחד האלמנטים הבולטים ביותר לעין הוא שורת המאווררים הגדולים המותקנים לאורך הקירות או בקצה המבנה – מכשירים אלו מכונים לעיתים קרובות "מאווררי חלון", מאווררי קיר או מאווררי קצה (Box Fans / Cone Fans). מאוורר חקלאי אופייני אינו סתם מכשיר חשמלי פשוט; מדובר במכונה הנדסית מתוחכמת שתוכננה לעבוד אלפי שעות בשנה תחת תנאי לחץ סטטי משתנים ובסביבה מאתגרת ורוויית אבק, לחות ואמוניה.

עבור הלולן, הכרה מעמיקה של החלקים והרכיבים השונים המרכיבים את המאוורר היא תנאי סף לניהול תקין של המשק. הבנה של תפקיד כל רכיב מאפשרת לאבחן תקלות בדקות ספורות, לבצע תחזוקת מנע נכונה, ולדעת אילו חלקי חילוף חיוניים יש להחזיק תמיד במלאי החווה כדי למנוע השבתה קטלנית של מערך האקלים. במאמר זה נפרק את מאוורר החלון הטיפוסי לרכיביו השונים ונבין לעומק את תפקידם המכני והאווירודינמי.

1. המנוע החשמלי (The Electric Motor)

המנוע הוא הלב הפועם ומקור האנרגיה של המאוורר. במאווררי לולים נעשה שימוש במנועים תלת-פאזיים חזקים, המתוכננים לעבודה מאומצת ורציפה (Heavy Duty).

• דירוג הגנה ואטימות: בשל העובדה שחלל הלול רווי באבק דק שמקורו בתערובת המזון ובנוצות, לצד רמות לחות גבוהות, מנועי המאווררים חייבים להיות בעלי דירוג אטימות גבוה – לכל הפחות IP55 או IP66. דירוג זה מבטיח שאבק או רסס מים משלבי החיטוי והניקוי לפי ה[כללים בניקוי לולים בין מדגרים] לא יחדרו אל תוך הסלילים החשמליים ויגרמו לקצר או לשריפת המנוע.
• נצילות אנרגטית ויעילות: מכיוון שמערך האוורור צורך את אחוז החשמל הגבוה ביותר בחווה, מנועים מודרניים מיוצרים בסטנדרטים של נצילות גבוהה (כמו תקני IE3 או מנועי EC מתקדמים). מנועים אלו מסוגלים לספק מומנט כוח עצום תוך הפחתה משמעותית של צריכת האנרגיה.
• סנכרון מול בקרת האקלים: המנועים מחוברים אל לוח החשמל המרכזי ומופעלים באופן אוטומטי על ידי מחשב הלול, המקבל נתונים מתוך [חיישנים חכמים ללול]. בלולים מודרניים, המנועים משולבים עם משני תדר (אינוורטרים) המאפשרים לשנות את מהירות סיבוב המאוורר בהתאם לצורך, במקום להפעיל אותו ב-100% עוצמה או לכבותו, דבר התורם לחיסכון אדיר בחשמל באוורור מעבר.

2. כנפי המאוורר והלהבים (The Fan Blades)

הלהבים הם הרכיב שאחראי פיזית על דחיפת האוויר ויצירת תת-הלחץ (הלחץ הסטטי) בתוך המבנה. במאווררים חקלאיים נפוצים, קוטר הכנפיים נע לרוב בין 36 אינץ' למאווררי צד ועד 50 או 54 אינץ' למאווררי הקצה הגדולים של מנהרת הרוח.

• חומרי הגלם: הלהבים מיוצרים מחומרים עמידים לקורוזיה ואמוניה, כגון פלדת אל-חלד (נירוסטה) באיכות גבוהה, אלומיניום תעופתי או חומרים מרוכבים (פיברגלס פולימרי).
• אווירודינמיקה ואיזון דינמי: צורת הלהבים, זווית התקיפה שלהם (Pitch) והקימור שלהם מתוכננים במדויק במעבדות זרימה כדי למקסם את נפח האוויר המוזז בכל סיבוב (ספיקת אוויר הנמדדת ב-CFM או קו"ב לשעה). כל כנף עוברת תהליך קפדני של איזון דינמי במפעל. אם להב אחד מתעקם עקב מכה, או אם מצטברת עליו שכבת לכלוך כבדה שאינה מנוקה בזמן, הכנף תצא מאיזון. חוסר איזון מייצר רעידות קשות בזמן העבודה, השוחקות במהירות את המיסבים ויכולות לגרום לסדקים בגוף המאוורר.

3. מערכת התמסורת: גלגלות ורצועת הנעה (Pulleys and Belts)

ברוב המאווררים החקלאיים הגדולים (50 אינץ' ומעלה), המנוע אינו מחובר ישירות אל ציר הכנפיים (Direct Drive), אלא מפעיל אותן באמצעות מערכת תמסורת מכנית המבוססת על רצועה וגלגלות (Belt Drive).

• תפקיד המערכת: המנוע החשמלי מסתובב במהירות גבוהה מאוד (לרוב כ-1,400 סיבובים לדקה – RPM). מהירות כזו גבוהה מדי עבור כנפיים גדולות וכבדות ועלולה להרוס אותן. מערכת התמסורת כוללת גלגלת קטנה (פולי מנוע) המורכבת על ציר המנוע, וגלגלת גדולה (פולי כנף) המורכבת על ציר הכנפיים, המחוברות ביניהן באמצעות רצועת הנעה גמישה. מבנה זה מפחית את מהירות הסיבוב של הכנפיים לכ-400-500 סל"ד, אך מגביר באופן דרמטי את המומנט (הכוח המכני) ומאפשר הזזת נפחי אוויר עצומים ביציבות.
• בלאי ותחזוקה: הרצועות והגלגלות הן הרכיבים בעלי אחוז הבלאי הגבוה ביותר במאוורר. עם הזמן, הרצועה נמתחת, מתייבשת ומחליקה על גבי הגלגלת. תופעת ההחלקה גורמת לכך שהמנוע עובד ב-100% מהירות אך הכנפיים מסתובבות לאט, מה שמפחית את ספיקת האוויר של הלול מבלי שהלולן ישים לב. חובה להחזיק במחסן החווה מלאי שוטף של [חלקי חילוף למאווררים] הכולל רצועות במידות הנכונות וגלגלות חלופיות כדי לבצע החלפה מהירה ומתיחה לפני כל מדגר.

4. ציר המאוורר ומערכת המיסבים (Shaft and Bearings)

ציר המאוורר הוא מוט פלדה מרכזי המקשר בין הגלגלת הגדולה לבין מרכז כנפי המאוורר. כדי שהציר הזה יוכל להסתובב במהירות גבוהה ובמינימום חיכוך, הוא נתמך על ידי שני מיסבים (Bearings) איכותיים המקובעים לתושבת המרכזית של המאוורר.

• רגישות ללכלוך: המיסבים הם רכיבים עדינים המכילים כדורי פלדה פנימיים הטבולים בגריז (חומר סיכה). בסביבת הלול, אבק עדין וגז אמוניה עלולים לחדור מבעד לאטמי המיסב, לייבש את הגריז ולגרום לשחיקה מהירה.
• סימני כשל: מיסב שחוק מייצר רעשי חריקה, שריקה או חום גבוה בציר. אם לא מחליפים מיסב פגום בזמן, הוא עלול להיתקע לחלוטין (להתפס), מה שיגרום לעצירה מוחלטת של המאוורר ולשריפה מיידית של המנוע החשמלי עקב עומס יתר. במסגרת רכישת [מוצרים וחלקי חילוף ללולים], מומלץ תמיד לרכוש מיסבים אטומים לחלוטין ברמת הגנה חקלאית ולהחליפם מיד עם זיהוי הרעש החריג הראשון.

5. מערכת הרפפות / תריסים והמנגנון הצנטריפוגלי (Shutters and Centrifugal System)

הרפפות (התריסים) ממוקמות בחלקו הפנימי או החיצוני של המאוורר. תפקידן המרכזי הוא למנוע כניסת אוויר לא מבוקרת, גשם, ציפורים או אור שמש כאשר המאוורר אינו עובד. דבר זה קריטי במיוחד בחורף, כדי לאפשר שמירה על החום שמייצר ה[ציוד תנורים ללול] באומנה.

• המנגנון הצנטריפוגלי המתקדם: במאווררים פשוטים וישנים, התריסים נפתחים פשוט מכוח הרוח שהמאוורר דוחף. שיטה זו אינה יעילה מכיוון שהתריסים מייצרים התנגדות קבועה לרוח ומורידים את ספיקת האוויר. במאווררים מודרניים ואיכותיים, מותקן על ציר המאוורר מנגנון צנטריפוגלי מכני המבוסס על משקולות וקפיצים. ברגע שהמאוורר מתחיל להסתובב, הכוח הצנטריפוגלי דוחף את המשקולות החוצה, ואלו מפעילות זרוע פלדה הפותחת את כל הרפפות בבת אחת לזווית מושלמת של 90 מעלות. פתיחה מכנית מלאה זו מבטיחה אפס התנגדות לאוויר וניצול של 100% מכושר הדחיפה של הלהבים.

6. בית המאוורר, רשתות המגן והקונוס (Housing, Guards and Cone)

כל הרכיבים הללו מורכבים בתוך קופסה מרובעת קשיחה הנקראת בית המאוורר (Housing), המיוצרת מלוחות פלדה מגולוונת עבה (בקצב גילוון גבוה למניעת חלודה מאמוניה) או מפיברגלס יצוק.

• רשתות הגנה (Protection Guards): מותקנות משני צידי המאוורר. הן חיוניות לשמירה על בטיחות העובדים בלול מפני הכנפיים המסתובבות במהירות, ומונעות חדירת חתולים, ציפורים או מכרסמים מחוץ ללול לתוך המבנה.
• הקונוס (Discharge Cone / שופר): מאווררי קצה מתקדמים מצוידים בחלקם החיצוני בקונוס מתרחב העשוי פיברגלס או פח מגולוון. לקונוס זה תפקיד הנדסי ואווירודינמי קריטי: הוא מפחית את מערבולות האוויר בנקודת היציאה של המאוורר ומפחית את תופעת הלחץ הנגדי (Back Pressure). התוצאה היא הגדלה של ספיקת האוויר של המאוורר בעוד כ-10% עד 15% באותה צריכת חשמל בדיוק – נתון המשפר באופן דרמטי את היעילות האנרגטית של המשק.

הקשר בין חלקי המאוורר למערכת הצינון במים

מערך האוורור אינו עובד לבדו בקיץ. כדי להוריד את הטמפרטורה בימים חמים, מחשב הלול משלב את המאווררים יחד עם מערכת המזרונים הלחים. המאווררים שואבים את האוויר בלחץ, ומאלצים אותו לעבור דרך לוחות התאית הרטובים המורטבים על ידי [משאבת מים למזרון לח].

אם המאוורר סובל מתקלות ברכיבים הפנימיים שלו – למשל, רצועה מחליקה שמורידה את מהירות הסיבוב או תריסים שאינם נפתחים עד הסוף – מהירות הרוח בתוך הלול תרד, ויעילות האידוי של המים במזרונים תיפגע, מה שיעלה את רמת הלחות ויסכן את העופות.

סיכום והמלצות למנהל הלול

מאוורר החלון החקלאי הוא מכונה הנדסית המורכבת מחלקים רבים שחייבים לעבוד בסינרגיה מושלמת: מנוע אטום, כנפיים מאוזנות, רצועות מתוחות, מיסבים משומנים ומנגנון צנטריפוגלי תקין. בדיקה יסודית של כל אחד מהחלקים הללו בתקופת ההשבתה בין המדגרים, לצד החזקת ערכת חלקי חילוף זמינה בחווה, הן הדרך היחידה להבטיח עבודת אקלים אמינה, רציפה וחסכונית שתשמור על בריאות הלהק שלכם ותמקסם את רווחיות העסק שלכם לאורך כל השנה.
